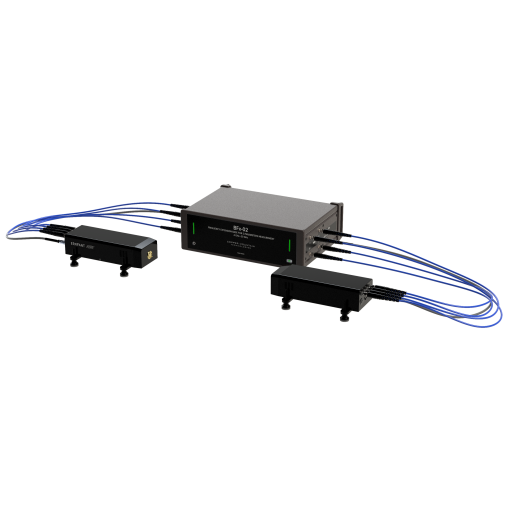

Copper Mountain BFx-02

Frequency Extender Base VNA Copper Mountain BFx-02

Il BFx-02 Frequency Extender Base è un modulo estensore di frequenza progettato per ampliare le capacità degli analizzatori di rete vettoriali (VNA) Copper Mountain Technologies, consentendo misure ad alta frequenza nella banda da 4 GHz a 20 GHz.

Permette di effettuare misure RF avanzate su componenti e sistemi operanti nelle bande delle microonde, offrendo una soluzione compatta e flessibile rispetto agli analizzatori VNA da banco tradizionali.

Il modulo opera tramite il software S2VNA, installabile su PC Windows, laptop, tablet o sistemi embedded x86, senza necessità di licenze aggiuntive per computer multipli. Il software include strumenti avanzati per analisi, automazione e caratterizzazione dei dispositivi sotto test (DUT).

Le principali funzionalità disponibili includono:

• Sweep di frequenza lineare e logaritmico

• Sweep a segmenti con impostazioni indipendenti per ogni intervallo

• Sweep di potenza per analisi di compressione e comportamento non lineare

• Misure nel dominio del tempo (Time Domain)

• Time Domain Gating per eliminare effetti indesiderati di fixture e connessioni

• Misure di mixer e convertitori di frequenza con metodi scalari e vettoriali

• Simulazione di reti tramite funzioni di embedding e de-embedding

• Test automatici con maschere limite PASS/FAIL

• Conversione e gestione dei parametri S

• Salvataggio dati nei formati CSV e Touchstone

• Fino a 16 canali indipendenti con 16 tracce per canale

• Automazione delle misure tramite Python, C++, MATLAB, LabVIEW e VBA

Le principali applicazioni comprendono la progettazione, lo sviluppo e la verifica di componenti RF e microonde, la caratterizzazione di filtri, amplificatori e reti passive, oltre alla misura di antenne e sistemi radianti.

Il dispositivo è inoltre utilizzato per l’analisi di cavi, connettori e linee di trasmissione, per il test di dispositivi wireless e soluzioni IoT, nonché nelle attività di ricerca e sviluppo nel settore delle telecomunicazioni. Grazie alle sue prestazioni nella banda delle microonde, trova applicazione anche in ambito automotive, radar, aerospaziale e difesa, oltre che nei laboratori EMC/RF e nei processi di controllo qualità e produzione di sistemi elettronici avanzati.

CARATTERISTICHE

• Gamma di frequenza: da 4 GHz a 20 GHz

• Parametri misurati: S11, S21, S12, S22

• Impedenza caratteristica: 50 Ohm

• Potenza uscita RF: fino a +16 dBm

• Potenza uscita LO: fino a +16 dBm

• Software di controllo: S2VNA incluso

• Peso: 4,4 kg

MODELLI

Il BFx-02 è compatibile con qualsiasi frequency extender grazie ai 4 modelli disponibili:

• BFx-02-330: compatibile con frequency extender fino a 330 GHz

• BFx-02-500: compatibile con frequency extender fino a 500 GHz

• BFx-02-750: compatibile con frequency extender fino a 750 GHz

• BFx-02-1000: compatibile con frequency extender fino a 1 THz
